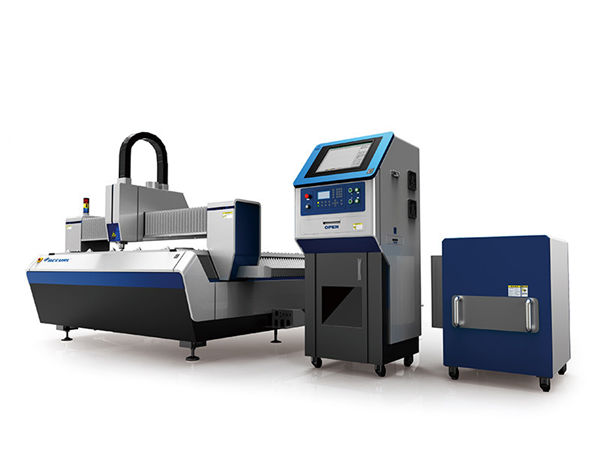

lembaran logam mesin pemotong / mesin pemotong tabung

Rincian Produk


Sertifikasi: CE
Ketentuan Pembayaran & Pengiriman:
Kuantitas Minimum Order: 1 Set
Harga: Dapat dinegosiasikan
Rincian kemasan: 1 * 40GP kontainer
Waktu pengiriman: 30 hari
Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union

Deskripsi Produk Terperinci


Aplikasi::Semua Bahan LogamKetebalan pemotongan:SS Hingga 12mm, MS Hingga 22cm
Jenis laser ::Laser Serat Asli Yang DiimporCNC Atau Tidak:iya nih
Lebar Garis Min .:0.1mmFormat Grafik Yang Didukung ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Akselerasi Max:1.0GMengulangi Akurasi ::+/- 0,03mm
Suhu Operasional::0 ° C-45 ° CMode Pendinginan:Pendingin air
Berat (kg):8600Voltase::AC380V ± 10% 50HZ (60HZ)
Area pemotongan:3000x1500mmProduk:Cnc Sheet Metal Cutting Machine / Mesin Pemotong Tabung

Keuntungan dari mesin serat laser


1) Pemotongan laser serat adalah proses tercepat untuk lembaran logam tipis.
2) Kualitas permukaan "potongan bersih" diperoleh.
3) Bahan reflektif seperti aluminium, tembaga dan kuningan dapat dipotong dengan mudah.
4) Biaya proses bagian sangat rendah.
5) Sedikit atau tidak ada biaya perawatan.
6) Biaya komponen habis adalah rendah. Satu-satunya bagian yang perlu diubah adalah nosel, keramik, dan kacamata perlindungan dalam waktu lama. Tidak ada biaya konsumsi lain.
7) Kehidupan resonator lebih dari 100.000 jam kerja.
8) sistem loop tertutup sekrup bola ganda dan sistem CNC terbuka tipe impor, memastikan tinggi
akurasi dan efisiensi kerja tinggi selama pemotongan kecepatan tinggi.
9) Kolokasi standar laser serat 2KW dan laser serat 500W-4000W opsional
Kolokasi standar laser serat 500W dan serat 1000G IPG opsional atau N-ringan.
Biaya pengoperasian dan perawatan yang rendah. Mencapai pengembalian investasi dan memaksimalkan pendapatan jangka panjang.
10) Desain kandang sesuai dengan standar CE untuk pemrosesan yang andal dan aman.
Pallet changer nyaman untuk mengunggah dan membongkar materi, meningkatkan efisiensi.
Struktur terbuka mudah dan nyaman untuk mengunggah dan membongkar materi.
Perangkat pengumpul laci membuat bahan penerima lebih nyaman.
11) Bertujuan untuk memotong dengan kecepatan tinggi, memperkuat tubuh mesin setelah 2 kali proses penuaan, memastikan akurasi jangka panjang dan stabilitas kinerja.

Fitur Utama dari mesin pemotong laser serat


1) Mengadopsi sumber laser Serat Dlaser Jerman Terkenal Dunia dan USA Laser Mech cutting head &
Sistem Fokus Dinamis, dapat memotong dan meninju berbagai jenis bahan logam dengan presisi tinggi
dan kecepatan tinggi.
2) Karena laser ditransmisikan oleh serat, maka tidak perlu untuk pemeliharaan atau menyesuaikan jalur optik laser.
Ini sangat mengurangi tingkat kesalahan alat berat dan memperpanjang masa kerja.
3) Area pemotongan format besar memenuhi tuntutan berbagai jenis pemrosesan logam.

Spesifikasi


Media sumber laserSerat
Rentang pemotongan (L * W)3000 mm × 15000 mm
Stroke gandar Z250 mm
Maks. kecepatan posisi120 m / mnt
X, poros Y Max. mempercepat kecepatan1.0G
Bentuk pendinginanPendingin air
Panjang gelombang laser1070nm


Output daya sumber laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Pilihan)

Min. memotong celah≤ 0,1 mm
Akurasi pemosisian as roda X, Y dan Z± 0,03 mm
Akurasi pemosisian berulang untuk as roda X, Y dan Z± 0,01 mm
Ketebalan bahan potong (sesuai bahan)0,2 - 25 mm
Model pengemudiMotor servo yang diimpor
Kebutuhan daya380V, 50/60 Hz
Suhu kerja0-45 ℃
Waktu kerja terus menerus24 jam
Berat mesinSekitar 8600 Kg
Tingkat perlindungan total catu dayaIP54

Tabel Referensi Pemotongan Ketebalan


Kekuatan LaserKetebalan pemotongan max
Baja karbon (mm)Stainless steel (mm)Aluminium (mm)Kuningan

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Parameter di atas hanya untuk referensi



Industri Aplikasi


Cocok untuk teknologi kedirgantaraan, pembuatan pesawat terbang, pembuatan roket, pembuatan robot, pembuatan elevator, pembuatan kapal, pemotongan lembaran logam, perabot dapur, komponen elektronik, suku cadang otomotif, pendingin, dan pipa ventilasi, tanda, logam dan industri pemrosesan suku cadang logam lainnya

Gambar terperinci






Nama:Badan mesin dan aksesori

a.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam.
Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.

Nama:Driver & motor servo AC

Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi, dan andal.





Nama:Panduan Linear Presisi

Sistem pemotongan canggih, tenaga laser dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak impor yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..

Nama:Memotong kepala



Head cutting tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.





Nama:Sumber laser

kecepatan tinggi, garis potong presisi tinggi, dan ujung tombak yang halus

Latihan


1. Pelatihan video dan manual pengguna dalam Bahasa Inggris yang akan ditawarkan untuk instalasi, operasi, pemeliharaan dan pemecahan masalah, dan panduan teknis yang akan ditawarkan melalui email, faks, telepon / whatsapp / skype // dan seterusnya, ketika Anda bertemu beberapa masalah instalasi, menggunakan atau menyesuaikan.

2. perusahaan Anda dapat mengatur teknologi datang pabrik kami untuk belajar pengetahuan dasar peralatan dan operasi penting, waktu pelatihan yang cukup sekitar 3-5days, konten pelatihan adalah sebagai berikut:
a) Pelatihan perangkat lunak menggambar umum;
b) Mesin menghidupkan dan mematikan prosedur pelatihan;
c) Pentingnya parameter panel kontrol dan perangkat lunak, pengaturan rentang parameter
d) Pembersihan dasar dan perawatan mesin;
e) Pemecahan Masalah Perangkat Keras Umum;
f) Perhatian operasi.
3. Layanan pelatihan instruksi dari pintu ke pintu. visa, biaya perjalanan dan akomodasi akan ditanggung oleh pelanggan. Lebih baik mengatur penerjemah untuk kedua insinyur kami selama periode pelatihan. Waktu Pelatihan: 3-5days.



Pengemasan dan pengiriman


1. kasus kayu kami adalah setelah perawatan fumigasi. Tidak perlu inspeksi kayu, menghemat waktu pengiriman.
2. Semua suku cadang mesin ditutupi oleh beberapa bahan lembut, terutama menggunakan wol mutiara.
Menghindari semua kerusakan yang dapat terjadi dalam proses pengiriman. Kemudian kami akan menutupinya dengan plastik, pastikan bahan-bahan lunak yang tercakup tetap utuh, juga menghindari bukti tahan air dan karat.
3. Yang paling luar adalah kasus kayu dengan bekisting tetap.
4. bagian bawah kasus kayu memiliki jack besi yang kuat, nyaman untuk Penanganan dan transportasi.
