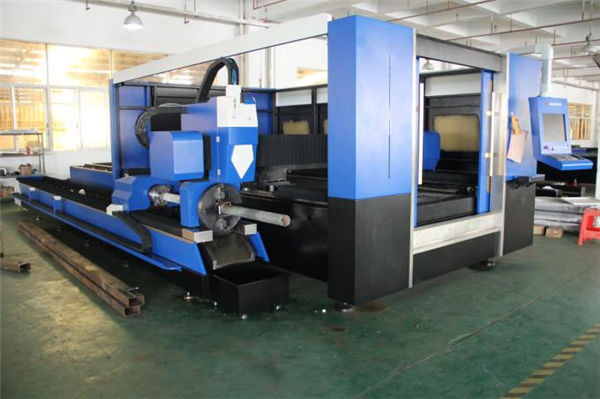

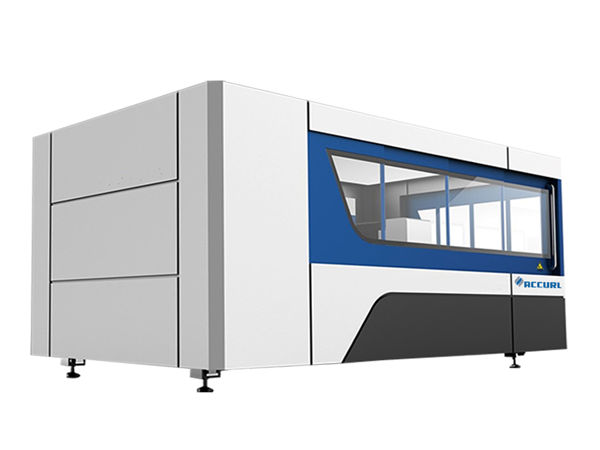

serat cypcut 3d laser cutting mesin 1070nm panjang gelombang laser

serat cypcut 3d laser cutting mesin 1070nm panjang gelombang laser

Rincian Produk


Sertifikasi: CE
Ketentuan Pembayaran & Pengiriman:
Kuantitas Minimum Order: 1 Set
Harga: Dapat dinegosiasikan
Rincian Kemasan: 1 * 20GP kontainer
Waktu pengiriman: 30 hari untuk lembaran logam dan pipa mesin pemotong laser
Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union, L / C
Kemampuan Supply: 50sets per bulan

Deskripsi Produk Terperinci


Aplikasi::Semua Bahan LogamKetebalan pemotongan:SS Hingga 10mm, MS Hingga 22cm
Jenis laser ::SeratCNC Atau Tidak ::iya nih
Mode Pendinginan ::Pendingin airPerangkat Lunak Kontrol ::Cypcut
Format Grafik Yang Didukung ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTTempat asal::Cina
Nomor model::TY-3015DGLayanan Purna jual Disediakan ::Insinyur Tersedia Untuk Menyervis Mesin Di Luar Negeri
Mengulangi Akurasi ::+ -0,03mmSuhu Operasional::0 ° C-45 ° C
Kelembaban kerja ::5%-95%Kisaran pengolahan:20-130mmx3000mm
Voltase::AC380V ± 10% 50HZ (60HZ)Area pemotongan:3000 * 1500mm Standar, Lebih Besar Dapat Disesuaikan

Mesin tubuh


1. Tubuh Mesin kami dengan struktur baja 8mm, perlakuan panas 600 ℃, pengelasan yang tepat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
2. Gantry dengan magnesium alloy casting, Stabilitas yang kuat tanpa deformasi, gerakan cepat.
3. Efisiensi tinggi sistem zonasi merokok di kedua sisi badan mesin, pengumpulan debu dan pengumpulan rokok yang kuat, akan mengurangi bahaya bagi pekerja.
4. Impor presisi flange reducer dan motor servo, kecepatan lari cepat.
5. 70 bilah dan 6 bilah geser di tempat tidur mesin, dengan bilah dekat untuk mengurangi peringatan alat berat, bilah geser yang bekerja dengan silinder untuk mengunggah dan mengunduh lembar dengan mudah.
6. Kotak pemuatan fleksibel dapat dibuka depan dan kedua sisi yang nyaman untuk kondisi kerja mesin.

serat cypcut 3d laser cutting mesin 1070nm panjang gelombang laser

Keuntungan dari mesin serat laser


1) Kualitas balok sangat baik: Diameter fokus lebih kecil dan efisiensi kerja tinggi, kualitas tinggi.
2) Kecepatan potong tinggi: Kecepatan potong lebih dari 60m / mnt
3) Stabil berjalan: Mengadopsi laser serat impor dunia, kinerja stabil, bagian-bagian kunci bisa
mencapai 100.000 jam;
4) efisiensi tinggi untuk konversi fotolistrik: bandingkan dengan CO2 mesin pemotong laser,
mesin pemotong serat laser memiliki efisiensi konversi fotolistrik tiga kali
5) Biaya rendah & Perawatan rendah: Hemat energi dan lindungi lingkungan. Tingkat konversi fotolistrik
hingga 25-30%. Konsumsi daya listrik yang rendah, hanya sekitar 20% -30% dari laser CO2 tradisional
mesin pemotong. Transmisi jalur serat tidak perlu mencerminkan lensa, menghemat biaya perawatan;
6) Pengoperasian yang mudah: transmisi saluran serat, tidak ada penyesuaian jalur optik;
7) Efek optik super fleksibel: Desain ringkas, persyaratan manufaktur mudah fleksibel.

Spesifikasi


Media sumber laserSerat
Rentang pemotongan (L * W)3000 mm × 1500 mm
Stroke gandar Z250 mm
Maks. kecepatan posisi120 m / mnt
X, poros Y Max. mempercepat kecepatan1.0G
Bentuk pendinginanPendingin air
Panjang gelombang laser1070nm


Output daya sumber laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Pilihan)

Min. memotong celah≤ 0,1 mm
Akurasi pemosisian as roda X, Y dan Z± 0,03 mm
Akurasi pemosisian berulang untuk as roda X, Y dan Z± 0,01 mm
Ketebalan bahan potong (sesuai bahan)0,2 - 25 mm
Model pengemudiMotor servo yang diimpor
Kebutuhan daya380V, 50/60 Hz
Suhu kerja0-45 ℃
Waktu kerja terus menerus24 jam
Berat mesinSekitar 12000 Kg
Tingkat perlindungan total catu dayaIP54

Gambar terperinci

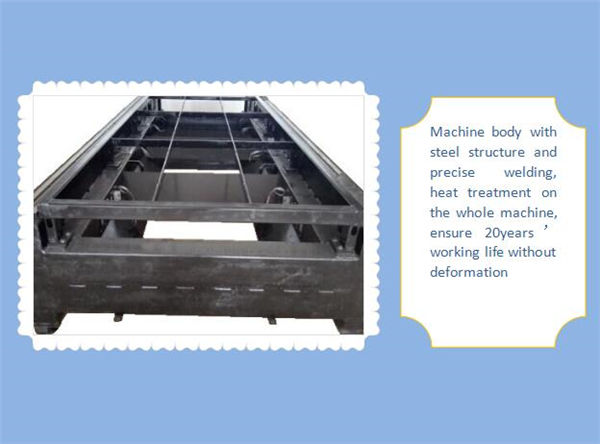

Nama: Tubuh mesin dan accessorie

a.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam.
Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.

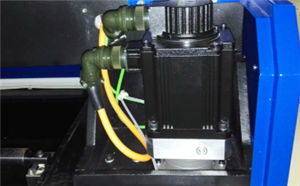

Nama:Driver & motor servo AC

Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi, dan andal.

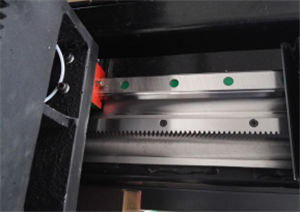

Nama:Panduan Linear Presisi

Sistem pemotongan canggih, tenaga laser dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak impor yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..

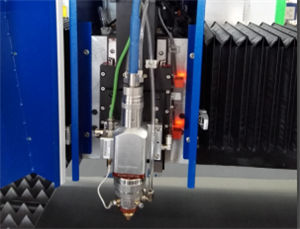

Nama:Memotong kepala

Head cutting tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.

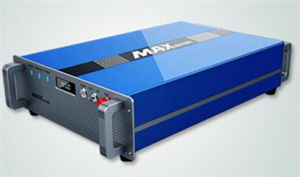

Nama:Sumber laser

kecepatan tinggi, garis potong presisi tinggi, dan ujung tombak yang halus

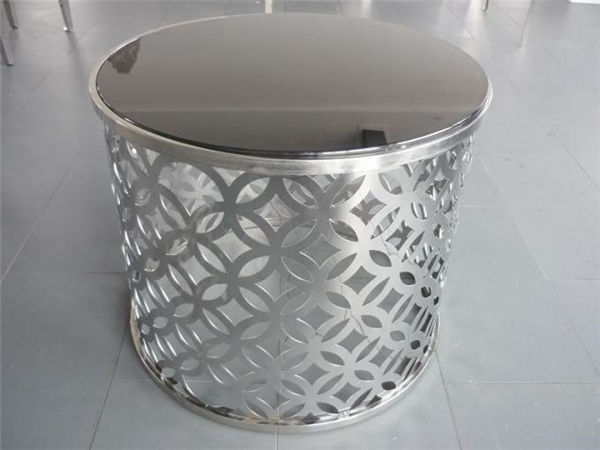

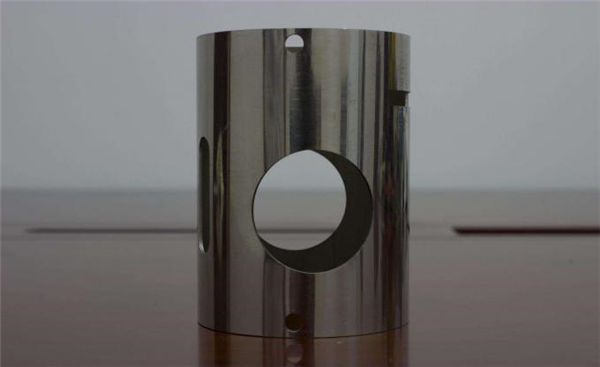

Memotong Sampel


Latihan


Setelah menandatangani kontrak, perusahaan Anda dapat mengatur ahli teknologi datang ke pabrik kami untuk mempelajari pengetahuan dasar peralatan dan hal-hal penting pengoperasian, waktu pelatihan yang cukup sekitar 1-3 hari, konten pelatihan adalah sebagai berikut:
a) Pelatihan perangkat lunak menggambar umum;
b) Mesin menghidupkan dan mematikan prosedur pelatihan;
c) Pentingnya parameter panel kontrol dan perangkat lunak, pengaturan rentang parameter;
d) Pembersihan dasar dan perawatan mesin;
e) Pemecahan Masalah Perangkat Keras Umum;
f) Perhatian operasi,

Jaminan


a) .1tahun untuk seluruh mesin untuk mesin pemotong serat laser pipa. (Kerusakan Buatan Manusia dinegosiasikan.).
b). Sumber laser garansi 2 Tahun
c). Perawatan seumur hidup dan pasokan suku cadang
d). Pelatihan gratis untuk staf operasi. (Insinyur bisa pergi ke luar negeri dinegosiasikan.)
