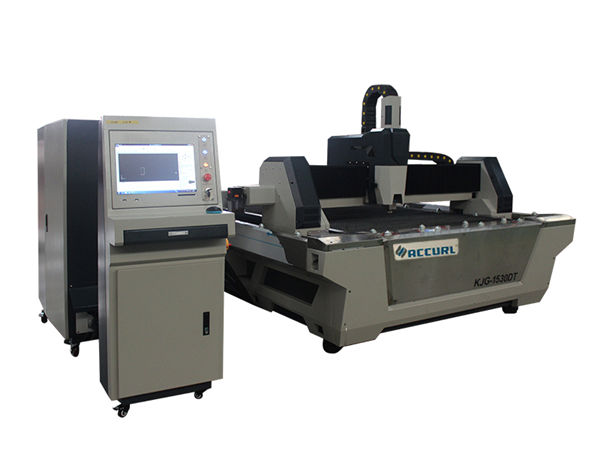

serat laser cutting mesin cnc stainless steel lembar cutter dengan meja pertukaran

serat laser cutting mesin cnc stainless steel lembar cutter dengan meja pertukaran

Rincian Produk


Sertifikasi: CE
Ketentuan Pembayaran & Pengiriman:
Kuantitas Minimum Order: 1 Set
Harga: Dapat dinegosiasikan
Rincian kemasan: 1 * 40GP kontainer
Waktu pengiriman: 30 hari
Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union

Deskripsi Produk Terperinci


Aplikasi::Semua Bahan LogamKetebalan pemotongan:SS Hingga 10mm, MS Hingga 22cm
Jenis laser ::SeratCNC Atau Tidak ::iya nih
Mode Pendinginan ::Pendingin airPerangkat Lunak Kontrol ::Cypcut
Format Grafik Yang Didukung ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTTempat asal::Cina
Nomor model::TY-6020JBLayanan Purna jual Disediakan ::Insinyur Tersedia Untuk Menyervis Mesin Di Luar Negeri
Mengulangi Akurasi ::+ -0,03mmSuhu Operasional::0 ° C-45 ° C
Kelembaban kerja ::5%-95%Sumber Laser:Cina atau impor
Voltase::AC380V ± 10% 50HZ (60HZ)Area pemotongan:6000x2000mm



Deskripsi Produk


Mesin pemotong laser serat seri JB dengan tutup pelindung penuh
Sangat cocok untuk stainless steel, baja karbon, plat galvanis dan sebagainya.
Banyak digunakan dalam produk lembaran logam, struktur baja, mesin presisi, onderdil mobil, kacamata, perhiasan,
papan nama, iklan, kerajinan tangan, elektronik, mainan, kemasan dan industri lainnya

Fitur Utama dari mesin pemotong laser serat


Mesin tubuh:
1. Tubuh Mesin Taiyi dengan struktur baja 8mm, perlakuan panas 600 ℃, pengelasan yang tepat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
2. Gantry dengan magnesium alloy casting, Stabilitas yang kuat tanpa deformasi, gerakan cepat.
3. Efisiensi tinggi sistem zonasi merokok di kedua sisi badan mesin, pengumpulan debu dan pengumpulan rokok yang kuat, akan mengurangi bahaya bagi pekerja.
4. Impor presisi flange reducer dan motor servo, kecepatan lari cepat.
5. 70 bilah dan 6 bilah geser di tempat tidur mesin, dengan bilah dekat untuk mengurangi peringatan alat berat, bilah geser yang bekerja dengan silinder untuk mengunggah dan mengunduh lembar dengan mudah.
6. Kotak pemuatan fleksibel dapat dibuka depan dan kedua sisi yang nyaman untuk kondisi kerja mesin.

Spesifikasi


Media sumber laserSerat
Rentang pemotongan (L * W)6000 mm × 2000 mm
Stroke gandar Z250 mm
Maks. kecepatan posisi120 m / mnt
X, poros Y Max. mempercepat kecepatan1.0G
Bentuk pendinginanPendingin air
Panjang gelombang laser1070nm


Output daya sumber laser



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Pilihan)

Min. memotong celah≤ 0,1 mm
Akurasi pemosisian as roda X, Y dan Z± 0,03 mm
Akurasi pemosisian berulang untuk as roda X, Y dan Z± 0,01 mm
Ketebalan bahan potong (sesuai bahan)0,2 - 25 mm
Model pengemudiMotor servo yang diimpor
Kebutuhan daya380V, 50/60 Hz
Suhu kerja0-45 ℃
Waktu kerja terus menerus24 jam
Berat mesinSekitar 12000 Kg
Tingkat perlindungan total catu dayaIP54

Tabel Referensi Pemotongan Ketebalan


Kekuatan LaserKetebalan pemotongan max
Baja karbon (mm)Stainless steel (mm)Aluminium (mm)Kuningan

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Parameter di atas hanya untuk referensi

Bahan Terapan


Stainless Steel, Baja Karbon, Baja Paduan, Baja Silikon, Baja Pegas, Plat Galvanis, Plat Acar, Plat Kuningan, Plat Tembaga, Plat Aluminium, Dll
Keuntungan dari mesin pemotong laser serat
1. Bandingkan dengan laser tradisional, serat laser lebih melindungi lingkungan:
2. Konsumsi daya yang jauh lebih rendah: efisiensi konversi fotolistrik serat laser 15 kali lebih tinggi dari laser tradisional.
3. Kualitas laser yang lebih tinggi: sumber laser modul tunggal
4. Konsumsi lebih rendah: Suku cadang hanya lensa pelindung dan nozzle. Konsumsi listrik dari 6KW hingga 16KW dengan daya laser berbeda.
5. Sangat otomatisasi: Mengadopsi kontrol digital, kita dapat mengimpor file dari AUTO CAD untuk memotong perangkat lunak secara langsung, Setiap artefak dapat dipotong, apalagi ada fungsi pengaturan huruf yang cerdas, sehingga dapat menghemat biaya bahan baku sampai batas tertinggi.
6. Efisiensi pemotongan tinggi: Karena sifat transmisi laser, mesin pemotong laser telah dilengkapi dengan banyak set bangku kerja CNC untuk mewujudkan kontrol numerik. Anda hanya perlu mengubah program CNC untuk memotong bentuk yang berbeda, serta untuk pemotongan dua dimensi, dan pemotongan tiga dimensi.

Gambar terperinci


Nama:Mesin tubuh dan aksesorisa.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam.
Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.
Nama:AC & driver motor servo Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi dan andal.
Nama:Panduan Linear PresisiSistem pemotongan canggih, tenaga laser, dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak presisi tinggi yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..
Nama:Kepala pemotongan Kepala pemotongan tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.
Nama:Sumber laserKecepatan tinggi, garis potong presisi tinggi, dan ujung potong yang halus



Memotong Sampel


Latihan


Layanan purna jual, dari pelatihan hingga pemasangan mesin (3 cara):
1. Pelatihan video dan manual pengguna dalam Bahasa Inggris yang akan ditawarkan untuk instalasi, operasi, pemeliharaan dan pemecahan masalah, dan panduan teknis yang akan ditawarkan melalui email, faks, telepon / whatsapp / skype // dan seterusnya, ketika Anda bertemu beberapa masalah instalasi, menggunakan atau menyesuaikan.
2. perusahaan Anda dapat mengatur teknologi datang pabrik kami untuk belajar pengetahuan dasar peralatan dan operasi penting, waktu pelatihan yang cukup sekitar 3-5days, konten pelatihan adalah sebagai berikut:
a) Pelatihan perangkat lunak menggambar umum;
b) Mesin menghidupkan dan mematikan prosedur pelatihan;
c) Pentingnya parameter panel kontrol dan perangkat lunak, pengaturan rentang parameter
d) Pembersihan dasar dan perawatan mesin;
e) Pemecahan Masalah Perangkat Keras Umum;
f) Perhatian operasi.
3. Layanan pelatihan instruksi dari pintu ke pintu. visa, biaya perjalanan dan akomodasi akan ditanggung oleh pelanggan. Lebih baik mengatur penerjemah untuk kedua insinyur kami selama periode pelatihan. Waktu Pelatihan: 3-5days.

Jaminan


a) .1 Tahun untuk seluruh mesin (Kerusakan Buatan Manusia dinegosiasikan.).
b). Sumber laser garansi 2 Tahun
c). Perawatan seumur hidup dan pasokan suku cadang
d). Pelatihan gratis untuk staf operasi. (Insinyur bisa pergi ke luar negeri dinegosiasikan.)
