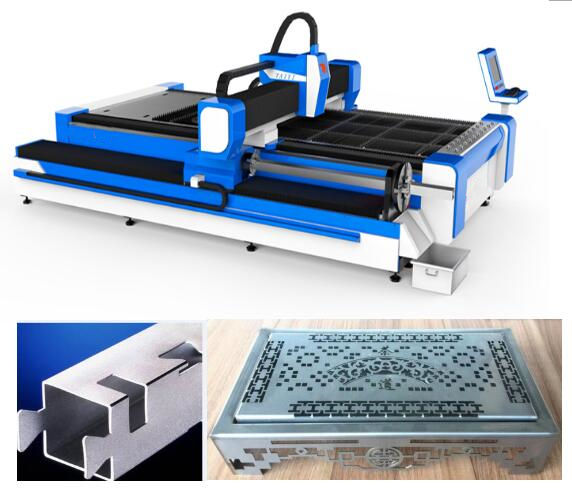

ss pipes 3d laser cutting machine / 3 axis fiber sheet metal cutter

Rincian Produk

Sertifikasi: CE

Ketentuan Pembayaran & Pengiriman:

Kuantitas Minimum Order: 1 Set

Harga: Dapat dinegosiasikan

Rincian Kemasan: 1 * 20GP kontainer

Waktu pengiriman: 30 hari

Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union, L / C

Kemampuan Supply: 50sets per bulan

Deskripsi Produk Terperinci

Aplikasi::	Semua Bahan Logam	Ketebalan pemotongan:	SS Hingga 10mm, MS Hingga 22cm
Jenis laser ::	Serat	CNC Atau Tidak ::	iya nih
Mode Pendinginan ::	Pendingin air	Perangkat Lunak Kontrol ::	Cypcut
Format Grafik Yang Didukung ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tempat asal::	Cina
Nomor model::	TY-3015DG	Layanan Purna jual Disediakan ::	Insinyur Tersedia Untuk Menyervis Mesin Di Luar Negeri
Mengulangi Akurasi ::	+ -0,03mm	Suhu Operasional::	0 ° C-45 ° C

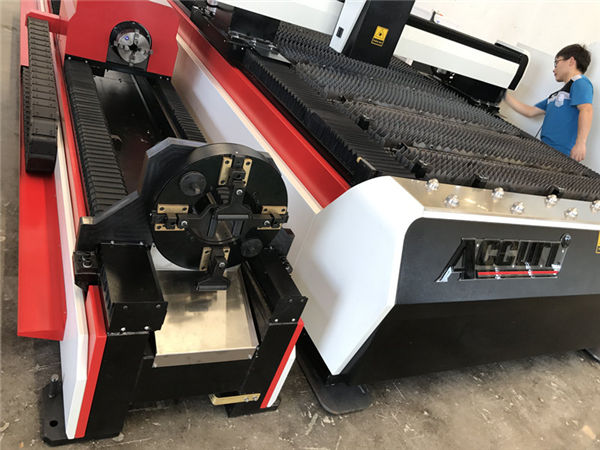

Kelembaban kerja ::	5%-95%	Kisaran Pemotongan Pipa:	20-130mmx3000mm
Voltase::	AC380V ± 10% 50HZ (60HZ)	Area pemotongan:	3000 * 1500mm Standar, Lebih Besar Dapat Disesuaikan

Mesin tubuh

1. Tubuh Mesin Taiyi dengan struktur baja 8mm, perlakuan panas 600 ℃, pengelasan yang tepat, untuk memastikan penggunaan 20 tahun tanpa deformasi.

2. Gantry dengan magnesium alloy casting, Stabilitas yang kuat tanpa deformasi, gerakan cepat.

3. High efficiency zoning smoking system at both sides of machine body, Strong segmented dust and smoking collection, it will reduce harm to worker.

4. Impor presisi flange reducer dan motor servo, kecepatan lari cepat.

5. 70 bilah dan 6 bilah geser di tempat tidur mesin, dengan bilah dekat untuk mengurangi peringatan alat berat, bilah geser yang bekerja dengan silinder untuk mengunggah dan mengunduh lembar dengan mudah.

6. Kotak pemuatan fleksibel dapat dibuka depan dan kedua sisi yang nyaman untuk kondisi kerja mesin.

Advantage of fiber laser cutting machine

1. Bandingkan dengan laser tradisional, serat laser lebih melindungi lingkungan:
2. Konsumsi daya yang jauh lebih rendah: efisiensi konversi fotolistrik serat laser 15 kali lebih tinggi dari laser tradisional.
3. Kualitas laser yang lebih tinggi: sumber laser modul tunggal
4. Konsumsi lebih rendah: Konsumsi listrik di bawah 7KW per jam.

Cost analysis per hour
Tidak.	Barang	Memotong SS (1mm)	Memotong baja (5mm)	Ucapan
1	Listrik	1.4USD / jam	1.4USD / jam	1. Jika kita menggunakan Udara untuk memotong, maka biaya = muatan listrik kompresor udara + listrik mesin + konsumsi suku cadang 2. Biaya yang kami hitung berdasarkan biaya lokal di Dongguan, ada beberapa perbedaan untuk negara yang berbeda. 3.Untuk memotong ketebalan yang berbeda, ada mengkonsumsi gus berbeda
2	Gas (N2/O2)	2USD/hour	1.4USD / jam
3	Protective lens, nozzle	0.06USD/hour	0.07USD/hour
Total cost		3.46USD/hour	2.87USD/hour

Spesifikasi

Model	TY-3015DG
Media sumber laser	Serat
Rentang pemotongan (L * W)	3000 mm × 1500 mm
Stroke gandar Z	250 mm
Maks. kecepatan posisi	120 m / mnt
X, poros Y Max. mempercepat kecepatan	1.0G
Bentuk pendinginan	Pendingin air
Panjang gelombang laser	1070nm
Output daya sumber laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pilihan)
Min. memotong celah	≤ 0,1 mm
Akurasi pemosisian as roda X, Y dan Z	± 0,03 mm
Akurasi pemosisian berulang untuk as roda X, Y dan Z	± 0,01 mm
Ketebalan bahan potong (sesuai bahan)	0,2 - 25 mm
Model pengemudi	Motor servo yang diimpor
Kebutuhan daya	380V, 50/60 Hz
Suhu kerja	0-45 ℃
Waktu kerja terus menerus	24 jam
Berat mesin	Sekitar 12000 Kg
Tingkat perlindungan total catu daya	IP54

Gambar terperinci

	Nama:Badan mesin dan aksesori a.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi. b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam. Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.
Nama:Driver & motor servo AC Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi, dan andal.
	Nama:Panduan Linear Presisi Sistem pemotongan canggih, tenaga laser dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak impor yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..
Nama:Memotong kepala Head cutting tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.
	Nama:Sumber laser kecepatan tinggi, garis potong presisi tinggi, dan ujung tombak yang halus

Nama:Badan mesin dan aksesori

a.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam.
Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.

Nama:Driver & motor servo AC

Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi, dan andal.

Nama:Panduan Linear Presisi

Sistem pemotongan canggih, tenaga laser dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak impor yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..

Nama:Memotong kepala

Head cutting tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.

Nama:Sumber laser

kecepatan tinggi, garis potong presisi tinggi, dan ujung tombak yang halus

Memotong Sampel

Latihan

Setelah menandatangani kontrak, perusahaan Anda dapat mengatur ahli teknologi datang ke pabrik kami untuk mempelajari pengetahuan dasar peralatan dan hal-hal penting pengoperasian, waktu pelatihan yang cukup sekitar 1-3 hari, konten pelatihan adalah sebagai berikut:
a) Pelatihan perangkat lunak menggambar umum;
b) Mesin menghidupkan dan mematikan prosedur pelatihan;
c) Pentingnya parameter panel kontrol dan perangkat lunak, pengaturan rentang parameter;
d) Pembersihan dasar dan perawatan mesin;
e) Pemecahan Masalah Perangkat Keras Umum;
f) Perhatian operasi,

Warranty of SS pipes and sheets laser cutting machine

a) .1 Tahun untuk seluruh mesin (Kerusakan Buatan Manusia dinegosiasikan.).
b). Sumber laser garansi 2 Tahun
c). Perawatan seumur hidup dan pasokan suku cadang
d). Pelatihan gratis untuk staf operasi. (Insinyur bisa pergi ke luar negeri dinegosiasikan.)
