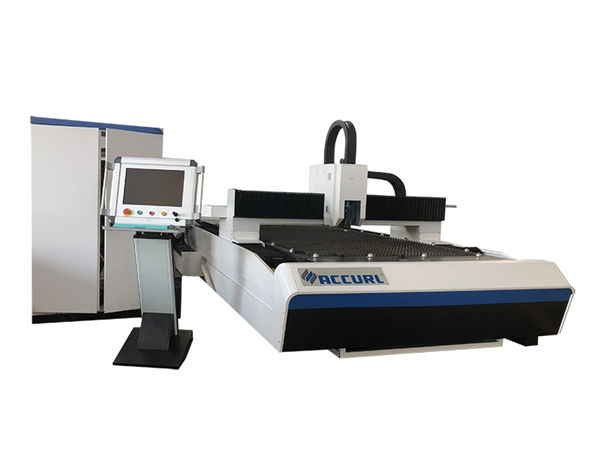

mesin pemotong laser serat untuk pipa dan lembaran

mesin pemotong laser serat untuk pipa dan lembaran

Rincian Produk


Sertifikasi: CE
Ketentuan Pembayaran & Pengiriman:
Kuantitas Minimum Order: 1 Set
Harga: Dapat dinegosiasikan
Rincian Kemasan: 1 * 20GP kontainer
Waktu pengiriman: 30 hari
Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union, L / C
Kemampuan Supply: 50sets per bulan

Deskripsi Produk Terperinci


Aplikasi::Semua Bahan LogamKetebalan pemotongan:SS Hingga 10mm, MS Hingga 22cm
Jenis laser ::SeratCNC Atau Tidak ::iya nih
Mode Pendinginan ::Pendingin airPerangkat Lunak Kontrol ::Cypcut
Format Grafik Yang Didukung ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTTempat asal::Cina
Nomor model::TY-3015DGLayanan Purna jual Disediakan ::Insinyur Tersedia Untuk Menyervis Mesin Di Luar Negeri
Mengulangi Akurasi ::+ -0,03mmSuhu Operasional::0 ° C-45 ° C
Kelembaban kerja ::5%-95%Sumber Laser:Cina atau impor
Voltase::AC380V ± 10% 50HZ (60HZ)Area pemotongan:3000 * 1500mm Standar, Lebih Besar Dapat Disesuaikan

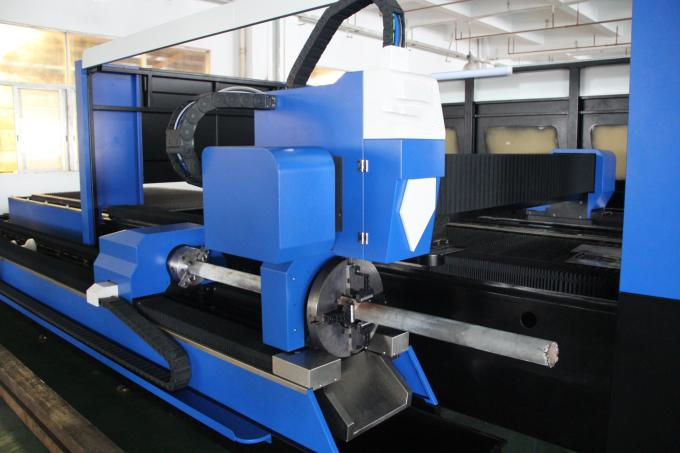

Fiber Laser Cutting Machine for Pipes and Sheet

Mesin tubuh


1. Tubuh Mesin kami dengan struktur baja 8mm, perlakuan panas 600 ℃, pengelasan yang tepat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
2. Gantry dengan magnesium alloy casting, Stabilitas yang kuat tanpa deformasi, gerakan cepat.
3. Efisiensi tinggi sistem zonasi merokok di kedua sisi badan mesin, pengumpulan debu dan pengumpulan rokok yang kuat, akan mengurangi bahaya bagi pekerja.
4. Impor presisi flange reducer dan motor servo, kecepatan lari cepat.
5. 70 bilah dan 6 bilah geser di tempat tidur mesin, dengan bilah dekat untuk mengurangi peringatan alat berat, bilah geser yang bekerja dengan silinder untuk mengunggah dan mengunduh lembar dengan mudah.
6. Kotak pemuatan fleksibel dapat dibuka depan dan kedua sisi yang nyaman untuk kondisi kerja mesin.

Spesifikasi


Sumber LaserIPG / Raycus / Nlight
Mesin tubuhstruktur gantry
Perjalanan KerjaMeja kontrol numerik sekrup Bola Presisi Tinggi dengan perangkat pengumpanan
Kecepatan lari maks80 m / mnt-90 G / mnt
X / Y presisi lokasi0,03mm / m
Sumber Daya listrik380V 50Hz / 60Hz
X / Y presisi lokasi berulang± 0,03mm
Suhu Lari0 ° C-45 ° C
Akselerasi Maks1.0G
Mesin daya kotor<16KVA
Bahan TerapanBaja ringan tipis, baja tahan karat dan jenis lembaran logam lainnya
Area Pemotongan3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Berat keseluruhan4600KGS

Gambar terperinci






Nama:Badan mesin dan aksesori

a.600 ℃ perlakuan panas, 24 jam pendinginan dalam oven, pengelasan perlindungan CO2 yang akurat, untuk memastikan penggunaan 20 tahun tanpa deformasi.
b. Sumbu X / Y / Z Sinkron: Sumbu Z dapat berjalan 150mm, cocok untuk memotong banyak varietas lembaran logam.
Kualitas tinggi menjamin daya tahan dan perawatan yang lebih mudah.

Nama:Driver & motor servo AC

Motor servo yang diimpor (sumbu Y yang digerakkan oleh dua motor servo) bersama dengan peredam planetary yang canggih memastikan drive yang mantap, presisi, dan andal.

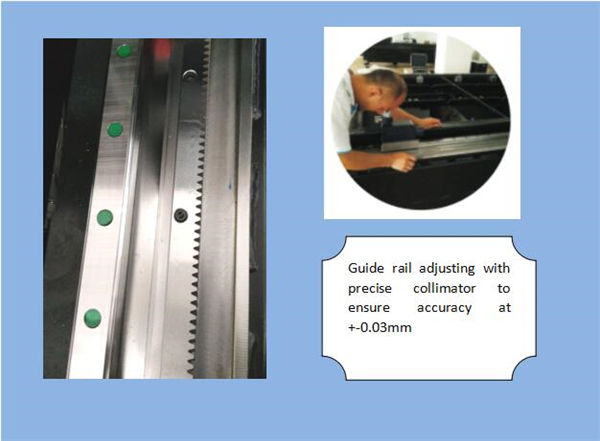

Nama:Panduan Linear Presisi

Sistem pemotongan canggih, tenaga laser dan gerakan servo cocok satu sama lain dengan sempurna, sistem roda gigi dan rak penggerak impor yang diimpor, meja kerja ganda yang dapat ditukar, untuk memastikan kecepatan dan akurasi pemrosesan yang lebih tinggi ..

Nama:Memotong kepala



Head cutting tanpa kontak memiliki fungsi pelacakan ketinggian otomatis dan anti-tabrakan, yang sangat meningkatkan kecepatan potong, kehalusan dan akurasi pemotongan di bawah daya output yang sama. Singkatnya, efisiensi pemotongan dapat ditingkatkan.





Nama:Sumber laser

kecepatan tinggi, garis potong presisi tinggi, dan ujung tombak yang halus

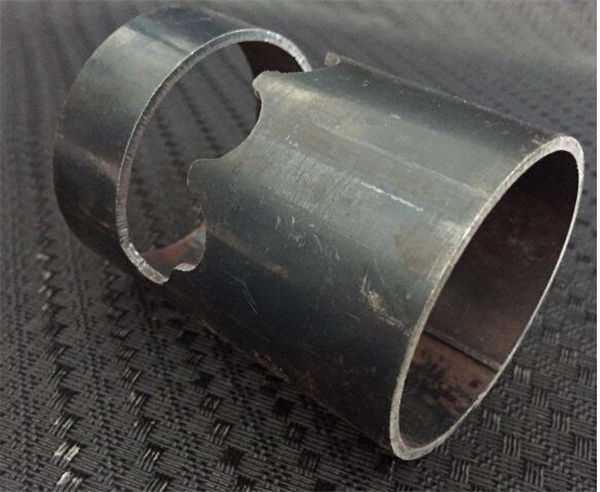

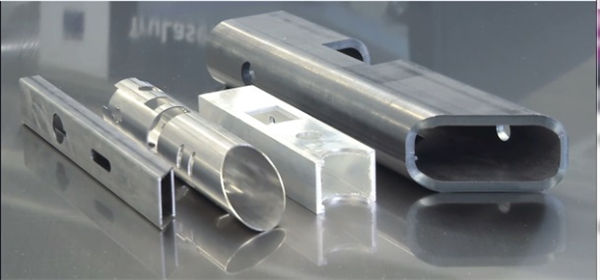

Memotong Sampel


Sampel:

Latihan


Setelah menandatangani kontrak, perusahaan Anda dapat mengatur ahli teknologi datang ke pabrik kami untuk mempelajari pengetahuan dasar peralatan dan hal-hal penting pengoperasian, waktu pelatihan yang cukup sekitar 1-3 hari, konten pelatihan adalah sebagai berikut:
a) Pelatihan perangkat lunak menggambar umum;
b) Mesin menghidupkan dan mematikan prosedur pelatihan;
c) Pentingnya parameter panel kontrol dan perangkat lunak, pengaturan rentang parameter;
d) Pembersihan dasar dan perawatan mesin;
e) Pemecahan Masalah Perangkat Keras Umum;
f) Perhatian operasi,

Jaminan


Sebuah). 1Tahun untuk seluruh mesin mesin pemotong laser pipa logam (Kerusakan Buatan Manusia dinegosiasikan.).
b). Sumber laser Garansi 2 Tahun
c). Pemeliharaan seumur hidup dan pasokan suku cadang
d). Pelatihan gratis untuk staf operasi. (Insinyur bisa pergi ke luar negeri dinegosiasikan.)
