mesin ukiran laser serat 10 meter desain tubuh mesin

Rincian Produk

Sertifikasi: CE
Ketentuan Pembayaran & Pengiriman:
Kuantitas Minimum Order: 1 Set
Harga: Dapat dinegosiasikan
Rincian kemasan: 1 * 40GP kontainer
Waktu pengiriman: 30 hari
Ketentuan Pembayaran: L / C, D / A, T / T, D / P, Western Union

Deskripsi Produk Terperinci

Aplikasi:	Semua Bahan Logam	Ketebalan pemotongan:	Hingga 1mm SS
Jenis Laser:	Laser Serat Asli Yang Diimpor	Ketebalan pemotongan max:	20mm / CS; 10mm / SS
Lebar Garis Min .:	0.1mm	Perangkat Lunak Kontrol:	Cypcut
Format Grafik Yang Didukung:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nama merk:
Mengulangi akurasi:	+/- 0,03mm	Suhu Operasional:	0 ° C-45 ° C
Mode Pendinginan:	Pendingin air	Sumber Laser:	IPG / Nlight / Raycus / Max
voltase:	AC380V ± 10% 50HZ (60HZ)	Area pemotongan:	3000x1500mm

Aplikasi

Diterapkan untuk strip baja Stainless Standar dengan ketebalan 0,2 hingga 14mm

Produk

Potong lingkaran bulat 100-800mm

Konfigrasi Proyek

kode	Barang
1	Sistem pembuangan memo
2	Lengan mekanik
3	Mesin potong laser
4	Kabinet kontrol listrik pusat
5	Sistem pendingin
6	Mesin makan

Mesin Laser Spec

Media sumber laser	Serat
Rentang pemotongan (L * W)	10000 mm × 15000 mm
Stroke gandar Z	250 mm
Maks. kecepatan posisi	120 m / mnt
X, poros Y Max. mempercepat kecepatan	1.0G
Bentuk pendinginan	Pendingin air
Panjang gelombang laser	1070nm
Output daya sumber laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pilihan)
Min. memotong celah	≤ 0,1 mm
Akurasi pemosisian as roda X, Y dan Z	± 0,03 mm
Akurasi pemosisian berulang untuk as roda X, Y dan Z	± 0,01 mm
Ketebalan bahan potong (sesuai bahan)	0,2 - 25 mm
Model pengemudi	Motor servo yang diimpor
Kebutuhan daya	380V, 50/60 Hz
Suhu kerja	0-45 ℃
Waktu kerja terus menerus	24 jam
Berat mesin	Sekitar 12000 Kg
Tingkat perlindungan total catu daya	IP54

Parameter mesin pemotong laser

Tempat tidur bubut terbuat dari struktur pengelasan keseluruhan, setelah anil setelah menghilangkan stres adalah permesinan kasar dan getaran sekunder perawatan penuaan dari finishing logam, lebih baik menyelesaikan stres akibat pengelasan, sehingga sangat meningkatkan stabilitas alat mesin. X, Y, Sumbu Z mengadopsi motor servo Jepang, dilengkapi dengan peredam roda gerinda presisi tinggi dan rak kekakuan, panduan linear presisi tinggi, seperti mekanisme transmisi yang efisien, efektif menjamin keakuratan transmisi; Mesin dilengkapi dengan perangkat pelumas otomatis, area pemotongan memiliki debu yang melelahkan perangkat, limbah mobil di bagian bawah area pemotongan, gerakan pemotongan Mekanis, menjaga operasi pengisian busur buruk, tidak perlu kembali ke asal setelah satu kali perjalanan memotong, Dengan demikian menghemat banyak waktu, kecepatan potong meningkat pesat. Dengan perhitungan, dapat meningkatkan efisiensi lebih dari 15% dari pemotongan dengan peningkatan ini.

Kontrol gerakan bed cutting cutting oleh rantai yang digerakkan oleh motor servo, permukaan bed terdiri dari tembaga dan tutup silinder aluminium, tutup tembaga dapat mengurangi plat awal secara efektif, mengurangi biaya penggantian.

Mengumpulkan, melepas lapisan, Meluruskan, mengumpankan parameter perangkat

Kode	Performa	Parameter	Ucapan
1	berat pemuatan koil maksimum	10T (Maks)
2	Lebar koil	200mm ～ 1300mm
3	Ketebalan koil	0.3mm ～ 1.5mm
4	bahan roll diameter dalam	Ø460-530mm
5	gulungan bahan diameter luar	Ø1300mm (Maks)
6	kecepatan jalur produksi	20 m / mnt
7	mode pemuatan	memuat mobil
8	Metode penegangan	distensi hidrolik
9	metode pengereman	Rem cakram pneumatik
10	Kontrol makan	induksi listrik
11	mengorak	kontrol frekuensi
12	Pembawa; Bahan dengan kopi	otomatis
13	perangkat menekan	Otomatis
14	Rol datar	naik 11 turun 12
15	menjepit gulungan	1 set
16	pengumpan	rol penjepit
17	Pengemudi feeder	motor servo

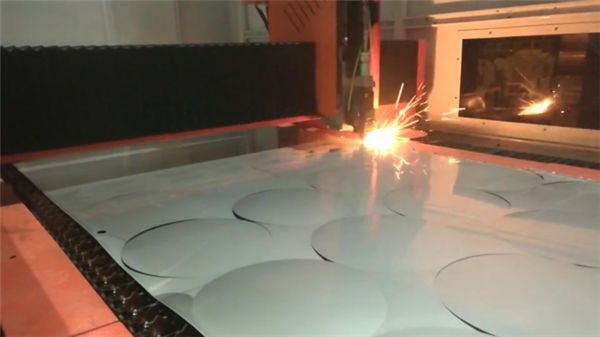

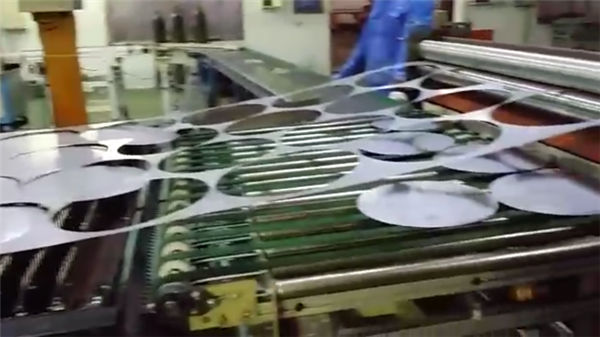

Memotong Sampel: (foto terlampir adalah untuk referensi, silakan kontak dengan kami untuk detail video)

Memotong Sampel

Layanan pra-penjualan

1. Pemotongan sampel gratis,
Untuk pemotongan / pengujian sampel gratis, silakan kirim file CAD Anda, kami akan melakukan pemotongan di sini dan membuat video untuk menunjukkan kepada Anda pemotongan, atau mengirim sampel kepada Anda untuk memeriksa kualitas pemotongan.
2. Desain mesin disesuaikan
Menurut aplikasi pelanggan, kami dapat merevisi mesin kami sesuai untuk kenyamanan pelanggan dan efisiensi produksi yang tinggi.

Layanan setelah penjualan

A. Mesin akan dilengkapi dengan video pelatihan dan manual pengguna dalam bahasa Inggris untuk instalasi, operasi, pemeliharaan dan pemecahan masalah, dan harus memberikan panduan teknis melalui email, faks, telepon, skype….
B. Kami menawarkan teknisi ke lokasi pelanggan untuk pemasangan dan pelatihan, pelanggan harus membayar visa, tiket, biaya hidup lokal.
C. Pelanggan dapat datang ke pabrik kami untuk pelatihan. Kami akan menawarkan pelatihan instalasi, operasi, pemecahan masalah alat berat, dan pemeliharaan.
Selama pelatihan di bengkel kami, kami menawarkan pelatihan gratis dan biaya hidup selama 7 hari, membatasi 2 orang.

Jaminan

a) .1 Tahun untuk seluruh mesin (Kerusakan Buatan Manusia dinegosiasikan.).
b). Sumber laser garansi 2 Tahun
c). Perawatan seumur hidup dan pasokan suku cadang
d). Pelatihan gratis untuk staf operasi. (Insinyur bisa pergi ke luar negeri dinegosiasikan.)

Faq

Q1: Bagaimana saya bisa mendapatkan mesin terbaik untuk saya?
Anda dapat memberi tahu kami materi kerja Anda, detail pekerjaan berdasarkan gambar atau vedio sehingga kami dapat menilai apakah mesin kami dapat memenuhi kebutuhan Anda atau tidak. Maka kami dapat memberikan Anda model terbaik tergantung pada pengalaman kami.

Q2: Ini adalah pertama kalinya saya menggunakan mesin jenis ini, apakah mudah dioperasikan?
Kami akan mengirimkan Anda panduan dan panduan vedio dalam bahasa Inggris, ini dapat mengajarkan Anda cara mengoperasikan mesin. Jika Anda masih tidak dapat mempelajari cara menggunakannya, kami dapat membantu Anda dengan perangkat lunak bantuan online "Teamviewer". Atau kami dapat berbicara melalui telepon, email, atau cara kontak lainnya.

Q3: Jika mesin memiliki masalah di tempat saya, bagaimana saya bisa melakukannya?
Kami dapat mengirimkan suku cadang gratis kepada Anda dalam masa garansi jika mesin memiliki masalah dalam "penggunaan normal".

Q4: Apakah Anda Mengatur Pengiriman Untuk Mesin?
Ya, pelanggan yang terhormat, untuk harga FOB atau CIF, kami akan mengatur pengiriman untuk Anda. Untuk harga EXW, klien perlu mengatur pengiriman sendiri atau agen mereka.
