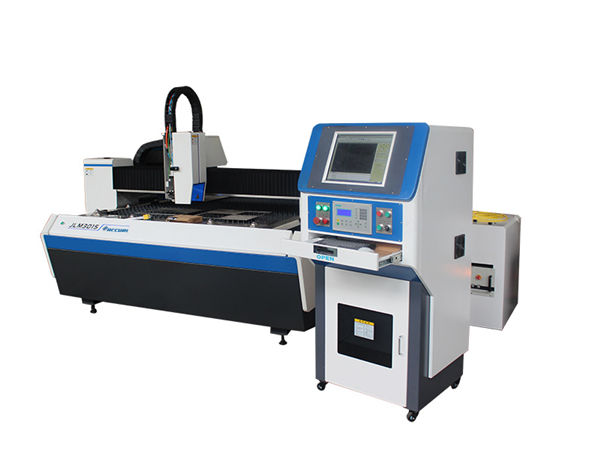

presisi tinggi kecil lembaran logam tipis mesin laser cutting anti korosi

Rincian Produk

Sertifikasi: ISO9001: 2008

Ketentuan Pembayaran & Pengiriman:

Jumlah Minimum Order: 1 unit

Harga: negosiasi

Rincian kemasan: Kotak Kayu

Waktu pengiriman: 7-15 hari

Kemampuan Supply: 2000 unit per bulan

Deskripsi Produk Terperinci

Nama Produk:	Mesin Pemotongan Laser Serat Logam Presisi Tinggi	Daya laser:	500w / 800w
Area kerja:	500 * 500mm	Max Kecepatan Pindah:	60 m / mnt
Akurasi posisi:	± 0,01-0,03	Pasokan Powe:	3 × 380V ± 10% 220V ± 10%
Paket:	Kotak kayu	Jaminan:	1 tahun

Mesin potong laser presisi dirancang dan dibuat oleh RISE LASER. Diadopsi dengan teknologi laser terkemuka untuk aplikasi lembaran logam tipis. Mesin ini dikombinasikan dengan sistem pemotongan laser marmer dan Cypcut. Dengan perancangan terpadu, sistem penggerak motor gantry linier ganda, antarmuka yang ramah dan kerja jangka panjang yang stabil.

* Struktur keamanan
* Kurang pekerjaan, bagus untuk bengkel kecil.
* Operasi mudah
* Sistem pemotongan cypcut terkemuka, mudah digunakan.
* Memakai anti-korosi
* Pemeliharaan gratis bagian transmisi, pemotongan bahan korosif tersedia.
* Stabil dan tahan lama
* Alat mesin marmer, distorsi lebih sedikit, stabilitas tinggi, anti guncangan sementara kecepatan tinggi bekerja.
* Pemotongan presisi
* Pemotongan terbaik berasal dari kepala pemotongan laser RAYTOOLS Swiss
* Serat laser
* Diadopsi dengan laser serat merek teratas buatan China dengan kualitas dan stabilitas yang baik.
* Mekanisme gerak presisi
* Sistem penggerak motor linear ganda dapat meningkatkan akurasi dan efisiensi pemotongan.

^Konfigurasi

^#	^Barang	^Spesifikasi	^Merek	^Ucapan
¹	^{Sumber Laser}	^800W	^Maxphotonics
²	^{motor linier}		^Raytools
³	^{Kisi optik}	^{resolusi 0,5μm}	^Spanyol
⁴	^Sopir		^servotronix
⁵	^{Kelompok modul sekrup Z sumbu}		^{Memberdayakan}
⁶	^{Kepala pemotongan laser}	^BT230	^Raytools
⁷	^{Rel panduan presisi linier}		^Hiwin
⁸	^Marmer	^{18001350200}	^Shandong
⁹	^{Penutup organ}	^Standar	^Raytools
¹⁰	^{Bahan mesin}	^Standar	^Raytools	^{aluminium-paduan penerbangan}

^Parameter

^Model		⁵⁰⁵⁰
^{Ukuran kerja}		^{500 × 500 (mm)}
^{Maks. Percepatan}		^1.2g
^{X AXIS}	^{Maks. Kecepatan bergerak}	^{60 m / mnt}
	^Rute	^500mm
	^{Akurasi posisi}	^{± 0,01mm}
	^{Akurasi pengulangan}	^{± 0,004mm}
^{Y AXIS}	^{Maks. Kecepatan bergerak}	^{60 m / mnt}
	^Rute	^500mm
	^{Akurasi posisi}	^{± 0,01mm}
	^{Akurasi pengulangan}	^{± 0,004mm}
^{Z AXIS}	^Rute	^100mm

^{Situasi kerja}

¹	^{Suhu kerja}	^{-10 ℃ ～ 45 ℃}
²	^{Kelembaban Relativede}	^{＜ 90% tanpa kondensor}
³	^{Lingkungan Hidup}	^{Ventilasi yang baik, tidak ada getaran}
⁴	^{Sumber Daya listrik}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Frekuensi kekuatan}	^50Hz

Proposal mesin

4.1 Rak Mesin mengadopsi struktur marmer dan sistem pemotongan laser US CNC. Dengan desain terintegrasi, melalui pemrosesan mesin gantry milling, sehingga membuat gerakan menjadi akurat. Sistem penggerak motor linear, antarmuka yang ramah dan kerja jangka panjang yang stabil.
Mengadopsi rel panduan linear presisi THK Jepang, dengan akurasi tinggi, abrasi rendah dan mudah dirakit atau ditukar.

4. 2 kepala pemotongan laser
Kepala pemotongan laser BT230 (Raytools, Switzerland) dengan sistem fokus otomatis. Ini dapat mencegah limbah material dari pemotongan distorsi. Kaca pelindung dapat menjaga dan melindungi biaya rendah bagian optik penting di dalam kepala pemotongan. Sistem fokus otomatis cocok untuk pemrosesan lembaran logam non-datar. Dikombinasikan dengan laser berkualitas tinggi, BT230 dapat digunakan secara luas dalam industri keramik, medis, semikonduktor, dan lainnya.

^collimation	^100mm
^fokus	^125mm
^{bukaan optik}	^25mm
^{nozzel (tunggal)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{bahan lensa}	^kuarsa
^{steker serat}	^QBH
^{Tekanan bantu}	^{Maks. 20bar}
^berat	^{~ 1.5Kg}

4. 3 sistem kontrol

Penggunaan operasi komputer industri PC profesional, antarmuka grafis, mudah dioperasikan, perangkat lunak kontrol pemotongan profesional dapat dengan bebas merancang berbagai gambar dan teks, pemrosesan waktu nyata, mendukung CAD, CorelDraw, dan perangkat lunak pemetaan profesional lainnya.
. Operasi kontrol komputer industri yang berkualitas tinggi
. Sistem pemotongan CNC yang efisien, mudah dioperasikan
. Fungsi pelacakan otomatis sumbu Z
Sistem kontrol pemotongan CNC
Sistem kontrol pemotongan CNC adalah penggunaan kartu kontrol berkinerja tinggi, berdasarkan pengembangan Windows XP Professional, sepenuhnya docking dengan sistem kontrol CNC, oleh karena itu, kontrol waktu-nyata dan perangkat lunak meningkatkan antara mesin dan sumber laser yang lebih nyaman dan cepat.

Fitur utama dari sistem kontrol

Pengoperasian yang stabil, kemampuan anti-interferensi yang baik
Kecepatan bergerak cepat, mulai halus dan berhenti
Efek pemotongan yang baik, kecepatan potong yang cepat
Peningkatan kapasitas untuk pemrosesan data yang besar
Kontrol keluaran: mendukung mode keluaran entitas terpadu, mendukung posisi apa pun untuk mulai memotong, dikombinasikan dengan NC dan grafis dua mode keluaran, dapat dimodifikasi setelah parameter berhenti.

Perangkat lunak

l versi bahasa inggris tersedia
l Menyimpan pemrosesan file sesuai kebutuhan
l gerak kerja dan memotong tampilan negara
l Dapat mendukung DXF, file NC kode internasional.
l Pemotongan Perhitungan secara otomatis
l Menurut kebutuhan Pemrosesan, mendukung untuk mengubah posisi awal pemotongan dan arah pemrosesan, sementara itu, dinamika sistem akan menyesuaikan untuk memandu atau memandu posisi garis.
Optimalkan waktu kerja saat mengimpor file atau penyesuaian manual.
Data sebagian yang diimpor dan diterapkan dari grup tersedia
CAM perangkat lunak bersarang otomatis
Respons tinggi, laju sampling tinggi, laju transmisi tinggi, menjamin stabilitas sistem servo, melalui sistem, sebuah kunci dapat mengkalibrasi kerja sensor.
Sistem EtherCAT BUS CNC (AheadTechs) dapat mendukung kontrol yang fleksibel untuk antarmuka kombinasi yang lebih banyak. Mendukung berbagai mode kompensasi pitch poros untuk memastikan akurasi permesinan.
Manajemen untuk memproses statistik bagian dan jumlah produksi.

^{Parameter Pemotongan Teori}

^{Kekuatan (w)}	^Bahan	^{Ketebalan (mm)}	^{Kecepatan potong (m / mnt)}	^Gas
⁸⁰⁰	^{Besi tahan karat}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Baja karbon}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
